首页>产品中心>螺旋钻机>AG4500

应用范围

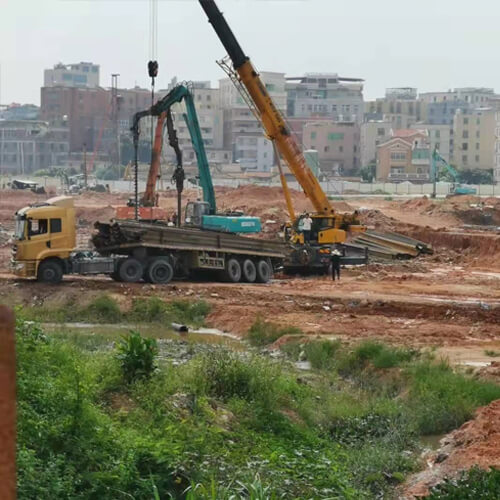

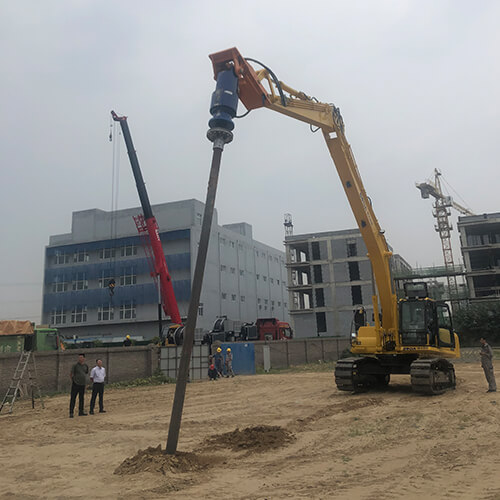

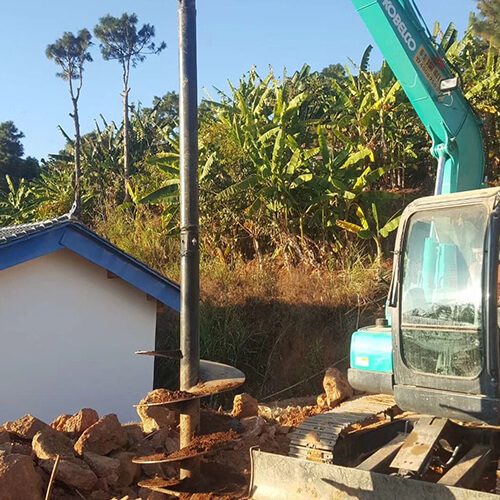

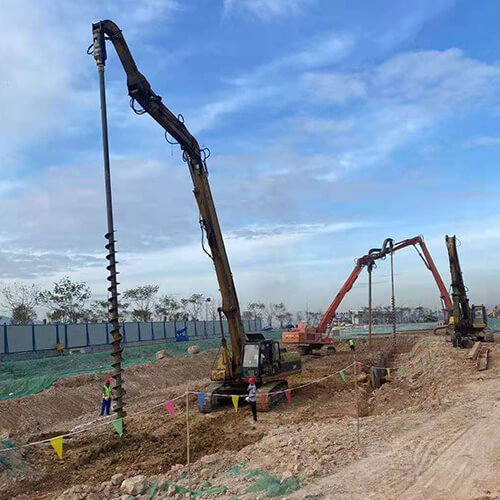

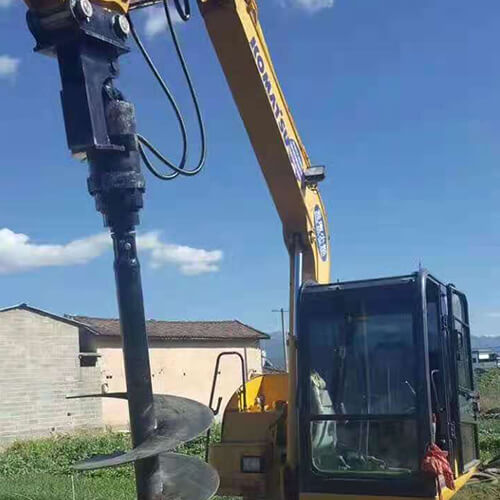

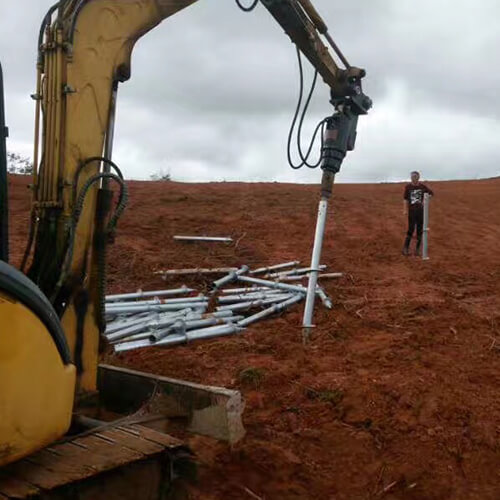

AG螺旋钻机适用于：1-80吨挖掘机，滑移装载机，双头忙，随车吊等设备，是一种适用于各种快速成孔作业的施工机械，适用于电力、电信、植树、市政园林、公路，铁路、拉森钢板桩等引孔作业。

适用于填土层、淤泥层、沙土层、冻土层以及强风化层。也可用岩心钻头钻入岩石。是一种高效而又简单的挖坑工具。

技术参数

适配小型挖掘机和装载机（1T-5.5T）

型号 Type	AG1000	AG2500	AG3000	AG4500	AG5000
适配挖机 Excavator (T)	0.8-1.5	1.5-2.5	2.5-3.5	2-4	4-5.5
最大转速 Max.Rotate speed(r/min)	72	65	62	56	52
最大扭矩 Max.totque (N m)	980	2500	3095	4610	5050
流量范围 Flow Range(L/min)	25-75	25-75	25-75	25-75	45-95
最大工作压力 Max.Pressure(bar)	210	210	210	210	210
输出轴（标准） Output shaft(mm)	Hex41	OD65 Hex51	OD65 Hex51	OD65 Hex51	OD65 Hex51
钻孔直径 Drilling Diameter Range (mm)	50-300	100-400	100-500	100-600	100-700

适配中小型挖掘机和装载机（4.5T-9T）

型号 Type	AG5500	AG6000	AG7000	AG8000
适配挖机 Excavator (T)	4.5-6	5-7	6-8	7-9
最大转速 Max.Rotate speed(r/min)	48	45	42	40
最大扭矩 Max.totque (N m)	5560	6050	7130	8060
流量范围 Flow Range(L/min)	50-200	50-200	50-200	50-200
最大工作压力 Max.Pressure(bar)	240	240	240	240
输出轴（标准） Output shaft(mm)	SQ75	SQ75	SQ75	SQ75
钻孔直径 Drilling Diameter Range (mm)	100-750	100-800	100-800	100-900

适配中型挖掘机（8T-20T）

型号 Type	AG10000	AG15000	AG20000
适配挖机 Excavator (T)	8-12	10-15	12-20
最大转速 Max.Rotate speed(r/min)	38	35	32
最大扭矩 Max.totque (N m)	9880	15200	20100
流量范围 Flow Range(L/min)	70-200	70-200	70-200
最大工作压力 Max.Pressure(bar)	240	240	240
输出轴（标准） Output shaft(mm)	SQ75	SQ75	SQ75
钻孔直径 Drilling Diameter Range (mm)	100-1000	100-1200	100-1200

适配大型挖掘机（18T-28T）

型号 Type	AG25000	AG30000
适配挖机 Excavator (T)	20-25	20-28
最大转速 Max.Rotate speed(r/min)	35	30
最大扭矩 Max.totque (N m)	24400	30200
流量范围 Flow Range(L/min)	80-268	80-268
最大工作压力 Max.Pressure(bar)	240	240
输出轴（标准） Output shaft(mm)	SQ75	SQ75
钻孔直径 Drilling Diameter Range (mm)	200-1500	200-1500

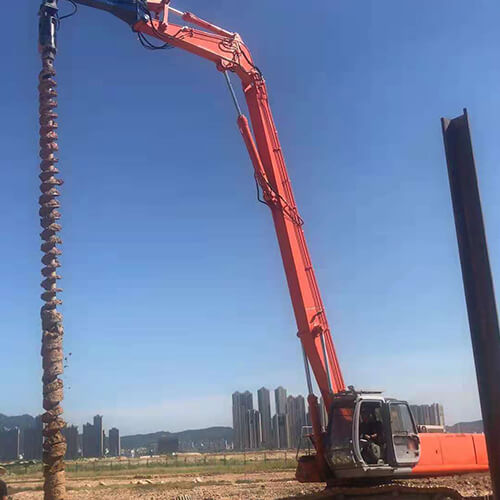

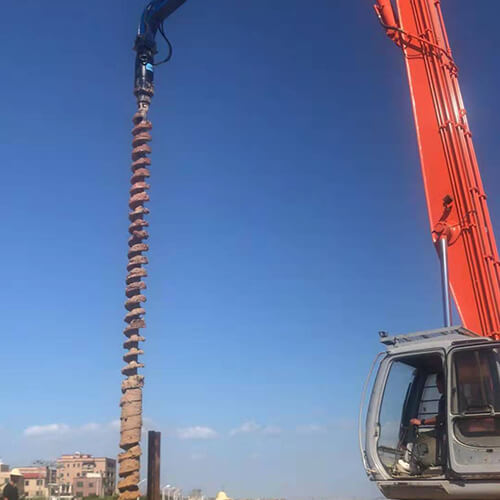

拉森钢板桩引孔系列

型号 Type	AG30000	AG50000	AG65000	AG80000	AG160000
适配挖机 Excavator (T)	20-32	25-45	30-55	45-75	60-100
最大转速 Max.Rotate speed(r/min)	40	35	32	25	20
最大扭矩 Max.totque (N m)	30000	50000	65000	80000	160000
流量范围 Flow Range(L/min)	80-260	100-300	120-320	160-350	200-380
工作压力 Pressure(bar)	150-280	160-320	180-340	200-400	300-450
输出轴（标准） Output shaft(mm)	SQ75	SQ110	SQ110	SQ130	SQ160
机体直径 Product Diameter Range (mm)	360	429	450	510	690
钻孔直径 Drilling Diameter Range (mm)	300-1500	300-1500	300-1800	300-2000	300-2500
钻孔最大深度 Maximum borehole depth（kg）	12	15	18	18	22
机体重量 product weight（kg）	340	540	570	850	1400
